안녕하세요. 한국신용데이터(KCD) 뱅킹팀에서 백엔드 개발을 맡고 있는 Roy(권순오)입니다.

KCD 뱅킹팀에서는 Spring boot + Kotlin + Terraform + AWS ECS Fargate 기반의 신규 서버를 구성하였고 이를 바탕으로 캐시노트 내에 사업자대출비교서비스를 22년 12월에 오픈하였습니다.

이번에 공유드릴 내용은 프로젝트 내에서 사용하고 있는 CloudWatch 서비스와 Terraform을 활용하여 ECS Auto Scaling을 설정하는 방법에 대해 공유해 보려고 합니다.

KCD에서는 여러 모니터링 툴을 사용하고 있지만 그중에서 CloudWatch의 metric alarm을 사용하면 alarm이 발생하는 지표일 때 쉽게 Auto Scaling을 일으킬 수 있기에 metric alarm을 기준으로 Auto Scaling 설정을 진행하였습니다.

인프라에 대한 설정을 Terraform으로 작성하고 있는 만큼 Terraform 코드 위주로 설명을 드리겠습니다. (Autoscaling 세팅에 집중하여 설명하는 만큼 Terraform의 기본 문법 및 설명은 생략합니다.)

코드 분석

먼저 application-autoscaling 서비스가 사용할 IAM role을 생성합니다.

resource "aws_iam_role" "ecs_autoscale" {
  name = "testproject-ecs-autoscale-iam-role"

  assume_role_policy = <<EOF
{
  "Version": "2012-10-17",
  "Statement": [
    {
      "Sid": "Autoscaling",
      "Effect": "Allow",
      "Principal": {
        "Service": "application-autoscaling.amazonaws.com"
      },
      "Action": "sts:AssumeRole"
    }
  ]
}
EOF
}

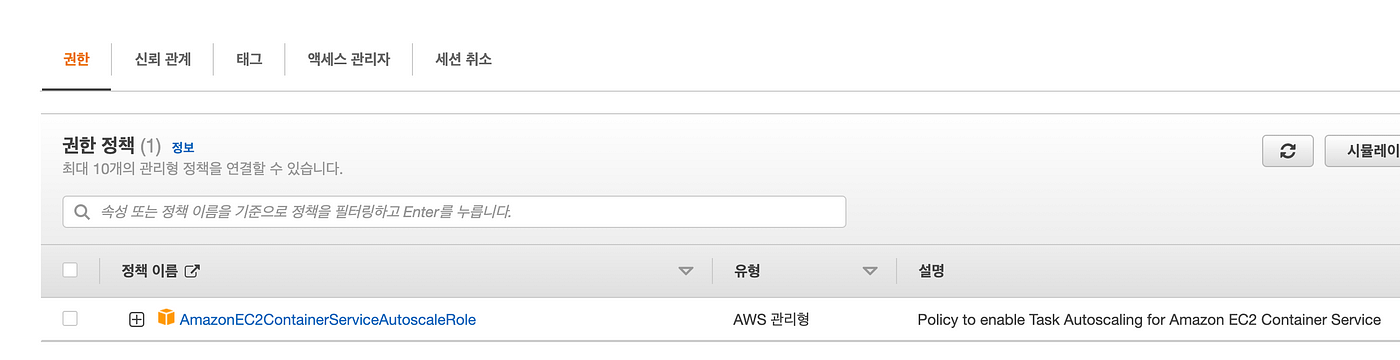

생성한 IAM role에 ECS 서비스를 위한 AmazonEC2ContainerServiceAutoscaleRole 정책을 부여합니다.

resource "aws_iam_role_policy_attachment" "ecs_autoscale" {
  role = aws_iam_role.ecs_autoscale.name
  policy_arn = "arn:aws:iam::aws:policy/service-role/AmazonEC2ContainerServiceAutoscaleRole"
}

다음으로 ECS 타겟의 Autoscaling을 구성에 대한 aws_appautoscaling_target 리소스를 작성합니다.

resource "aws_appautoscaling_target" "ecs_target" {
  min_capacity = 2
  max_capacity = 6
  resource_id = "service/clusterName/serviceName"
  role_arn = aws_iam_role.ecs_autoscale.arn
  scalable_dimension = "ecs:service:DesiredCount"
  service_namespace = "ecs"

  depends_on = [
    aws_ecs_service.was
  ]
}

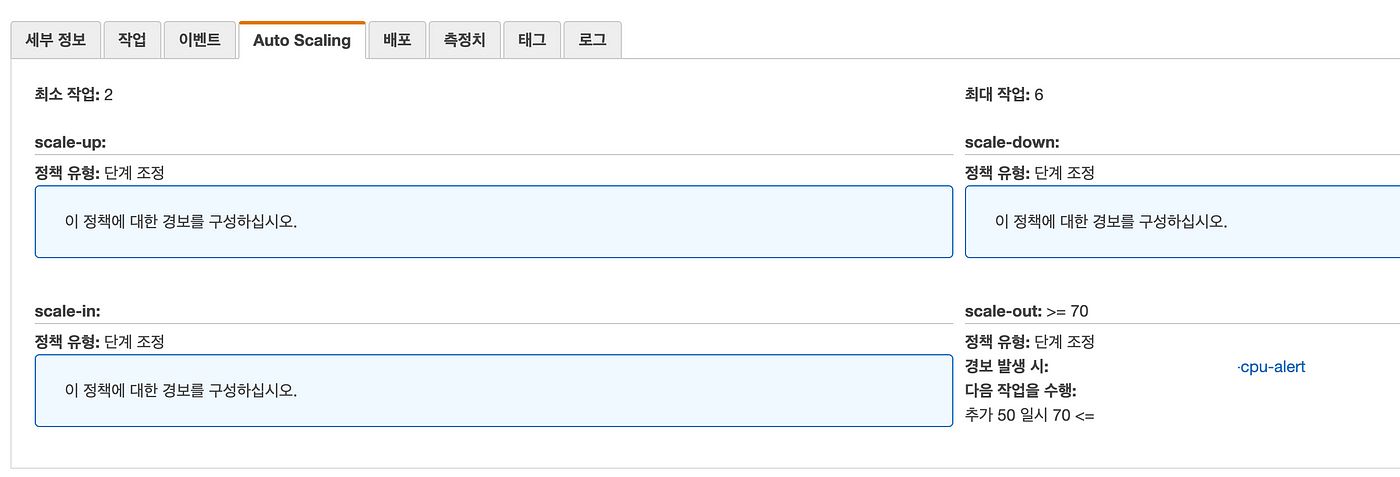

확장 가능한 대상의 최소 /최대 용량, 리소스 정보를 작성하고 위에서 생성한 Autoscaling IAM role을 연결합니다.

다음으로 Scale out 정책을 추가합니다.

resource "aws_appautoscaling_policy" "ecs_policy_scale_out" {
  name = "scale-out"
  policy_type = "StepScaling"
  resource_id = aws_appautoscaling_target.ecs_target.resource_id
  scalable_dimension = aws_appautoscaling_target.ecs_target.scalable_dimension
  service_namespace = aws_appautoscaling_target.ecs_target.service_namespace

  step_scaling_policy_configuration {
    adjustment_type = "PercentChangeInCapacity"
    cooldown = 1
    metric_aggregation_type = "Average"

    step_adjustment {
      metric_interval_lower_bound = 0
      scaling_adjustment = 50
    }
  }
}

ECS 타겟이 어떠한 방식으로 Autoscaling할지를 정하는 정책으로 현재 용량의 50%를 Scale out 하도록 지정하였습니다.

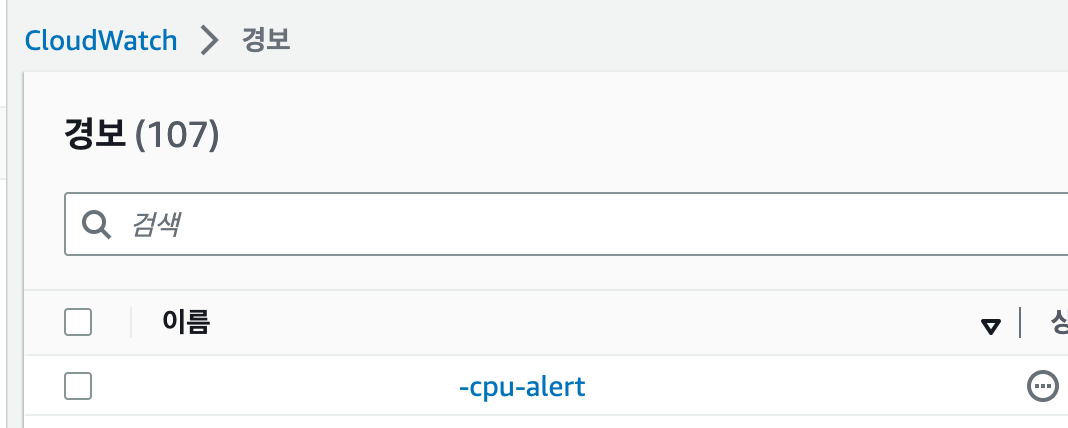

다음으로는 어떤 경우 위 Scale out 설정을 사용할지 기준이 되는 aws_cloudwatch_metric_alarm 리소스를 작성합니다.

aws_cloudwatch_metric_alarm는 Cloudwatch metric 수치를 기반으로 경보를 생성하는 설정으로 경보가 발생할 때 어떤 액션을 취할지를 정할 수 있습니다.

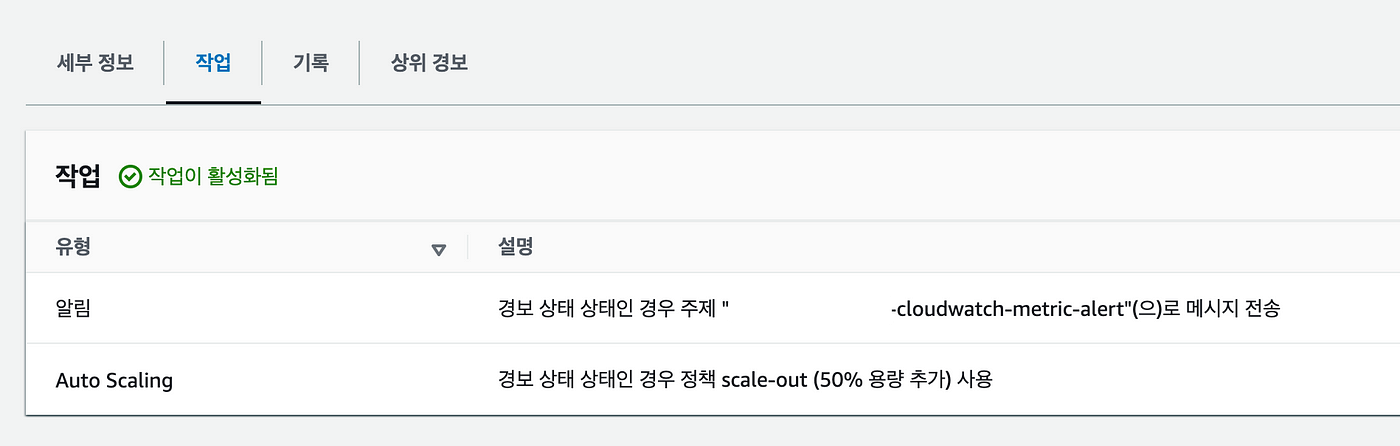

현재 구성에서는 SNS를 통해 지정된 이메일로 경보 내용을 보내주고 위에 구성한 Autoscaling을 시작하도록 action을 설정하였습니다.

resource "aws_cloudwatch_metric_alarm" "cpu_alert" {
  alarm_name                = "testproject-cpu-alert"
  comparison_operator       = "GreaterThanOrEqualToThreshold"
  evaluation_periods        = "2"
  threshold                 = "70"
  datapoints_to_alarm       = "2"
  insufficient_data_actions = []
  alarm_actions             = [var.alarm_sns_arn[terraform.workspace], aws_appautoscaling_policy.ecs_policy_scale_out.arn]

  metric_query {
    id          = "cpualert"
    expression  = "mm1m0 * 100 / mm0m0"
    return_data = "true"
  }

  metric_query {
    id = "mm1m0"

    metric {
      metric_name = "CpuUtilized"
      namespace   = "ECS/ContainerInsights"
      period      = "30"
      stat        = "Sum"

      dimensions = {
        ClusterName = aws_ecs_cluster.ecs_cluster.name
        ServiceName = aws_ecs_service.was.name
      }
    }
  }

  metric_query {
    id = "mm0m0"

    metric {
      metric_name = "CpuReserved"
      namespace   = "ECS/ContainerInsights"
      period      = "30"
      stat        = "Sum"

      dimensions = {
        ClusterName = aws_ecs_cluster.ecs_cluster.name
        ServiceName = aws_ecs_service.was.name
      }
    }
  }
}
